Optical Glass / Optical Lenses

ガラスモールドレンズ【仕様品】

Glass Molded Lenses

自社開発の低融点プリフォームと超精密金型、独自の成形技術を組み合わせ、研削・研磨工程を必要としない高精度な非球面ガラスレンズを量産します。​

ガラスモールドレンズ【仕様品】

特徴

自社生産した低融点のガラスモールドレンズ用プリフォームを用いて、超精密非球面金型でプレス成形することにより、大量に高精度な面形状のガラスモールドレンズを生産しています。これらの非球面ガラスモールドレンズは、デジタルカメラ・デジタルビデオカメラのレンズ、一眼カメラの交換レンズ、プロジェクターの投影レンズ、車載用レンズ、監視カメラ用レンズ、AR・VR用レンズや、コリメーターレンズ等のレーザー応用機器に広く活用されています。


HOYAの最大の特徴はガラス素材からの一貫生産をしていることです。モールド成形に適したガラス組成の開発や、高い生産性で高精度な面形状を作り出す成形機の開発をはじめ、ガラスモールドレンズに関する様々な要素技術を独自に開発しています。また、成形温度の高い硝材を用いたレンズ、非対称形状レンズなど、難易度の高い製造領域のレンズの生産も可能です。お客様の設計仕様図面に基づいたカスタム品の試作・量産を承っています。

  • ガラス材料の開発​

    高度化する光学設計からの要求を実現するレンズ材料を開発しています。大量生産に適し、価格要請に応えられる材料となっています。鉛・ヒ素を含んでおらず、環境にやさしい材料となっています。​

  • レンズ設計​

    レーザー応用製品につきましては、HOYAで光学系の設計をお引き受けしていますので、ご相談ください。​

  • 金型​

    超精密金型加工・非球面形状評価技術により、高精度な金型加工を実現しています。​

  • プリフォーム​

    超精密金型にガラスモールド成形に適した形状のプリフォームを作製します。​

  • モールド成形​

    HOYAで自社開発した成形機により、高精度なガラスモールドレンズを安定供給いたします。交換レンズ等に採用される大・中口径の非球面レンズの生産も可能です。​

  • コーティング等の後工程​

    広帯域のマルチコートも対応可能です。撮影レンズ系のコンパクト化に寄与するＤカット／Ｉカット形状のご要請にも応えております。芯取りするレンズにつきましては、墨塗りもいたします。​

  • 評価​

    非球面形状の測定・レンズの偏芯測定評価技術も長年にわたるノウハウの蓄積があります。お客様のカスタム評価方法にも対応可能です。​

  • レンズ図面仕様​

    具体的なレンズ図面仕様の詳細につきましては、弊社の営業部門までお気軽にお問い合わせ下さい。​

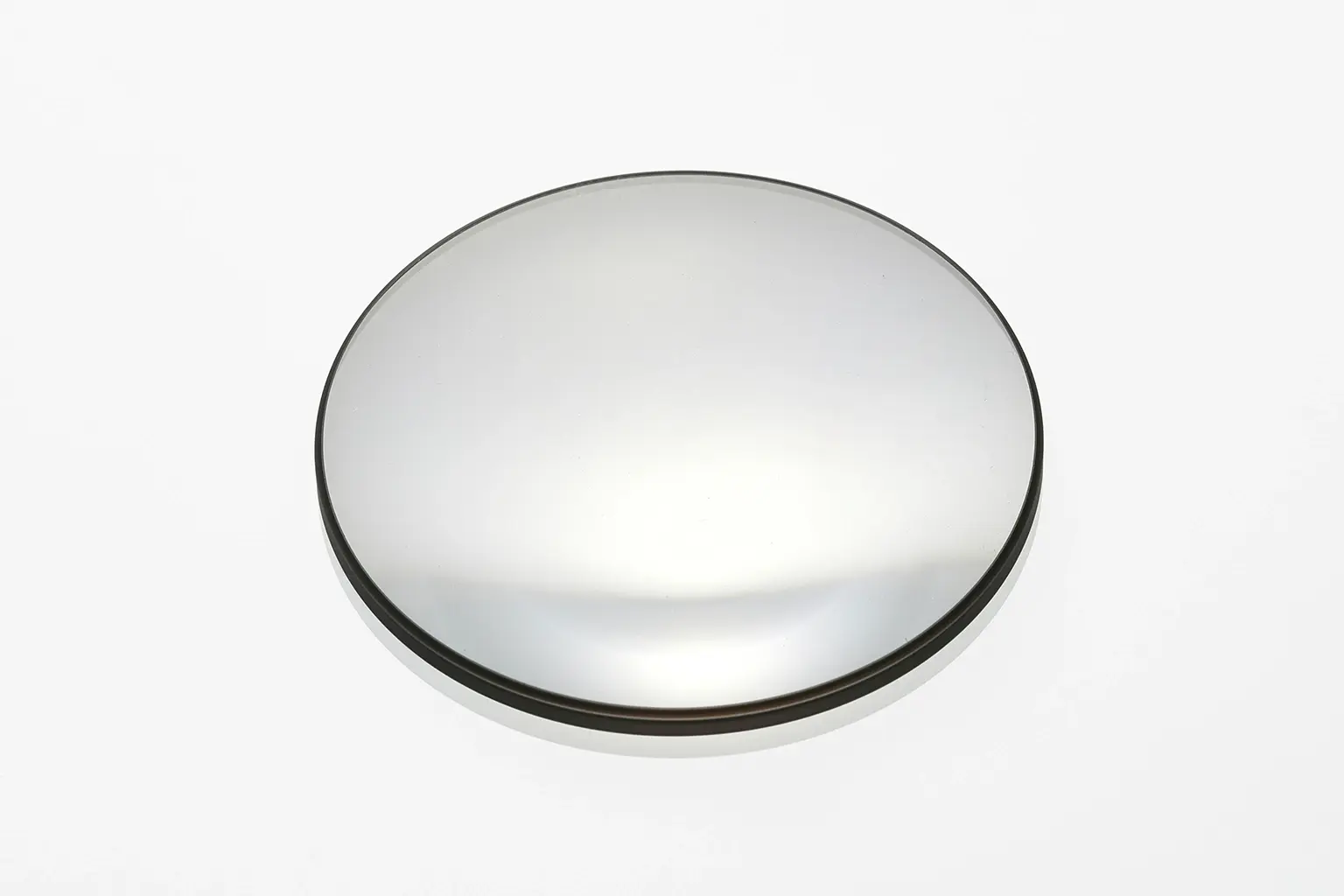

交換レンズ用非球面レンズ​
交換レンズ用非球面レンズ​

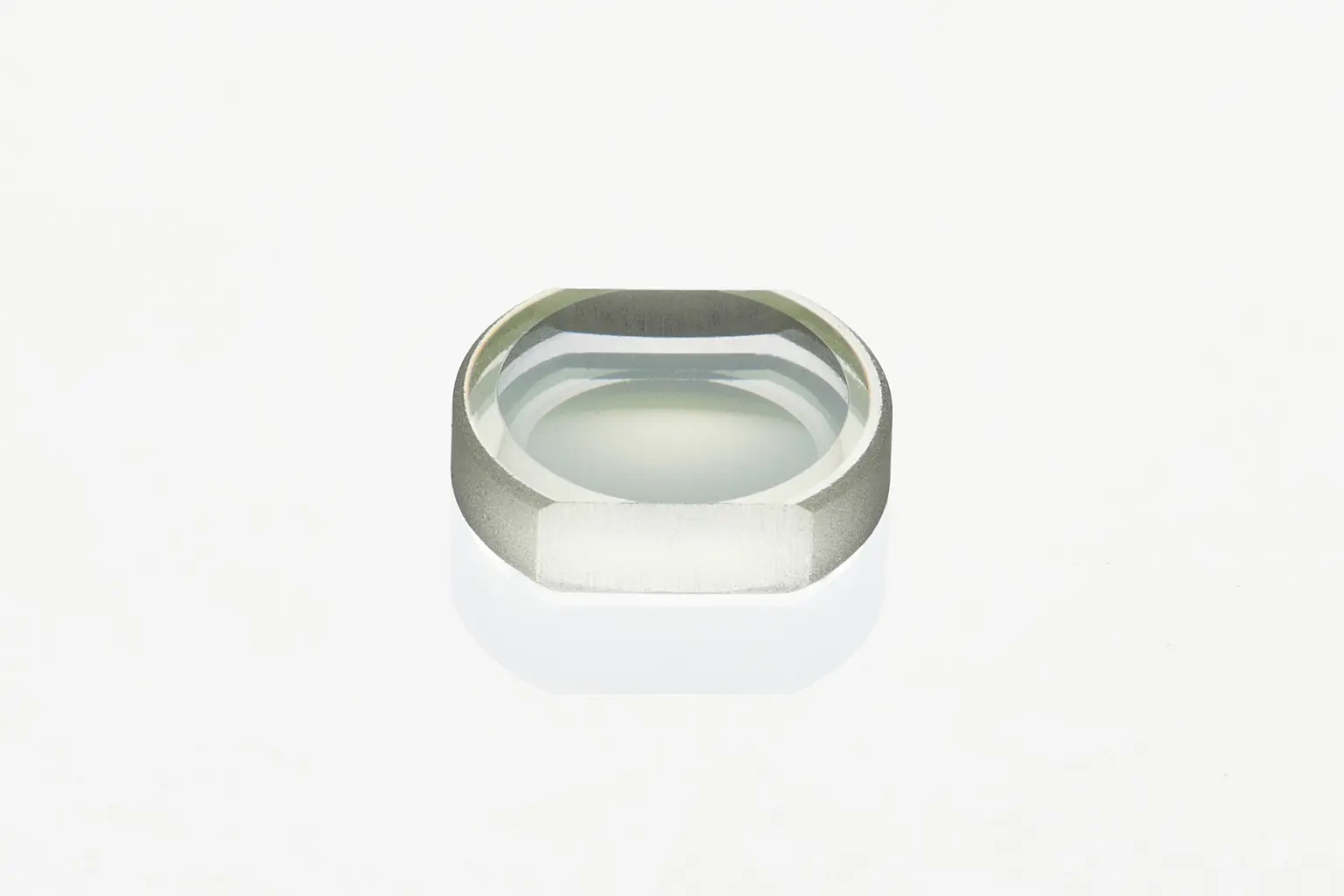

モバイル用非球面レンズ​（I-cut品）​
モバイル用非球面レンズ​（I-cut品）​

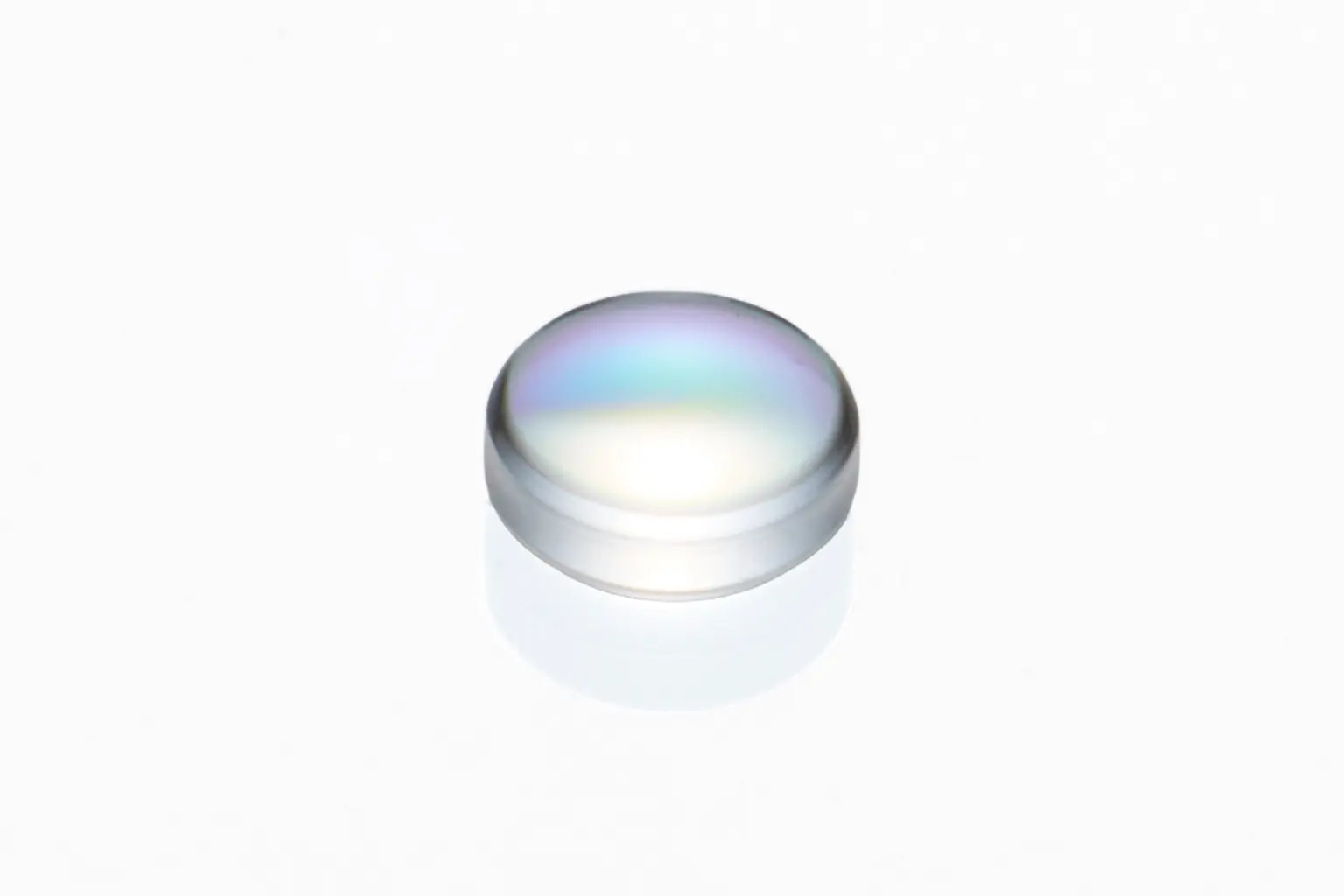

コリメータレンズ​
コリメータレンズ​

硝種リスト（ガラスモールドレンズ）

外径 -Φ6 Φ6-10 Φ10-20 Φ20-30 Φ30-40 Φ40-50
Fig（P-V） 0.5µm 0.6µm 0.9µm 1.1µm 1.4µm 別途
